化工耐酸碱泵图片大全 全面展示各类防腐化工泵外观与结构

在化工、制药、电镀、环保等行业中，输送腐蚀性液体是一项苛刻的挑战。普通泵类很快会被强酸、强碱侵蚀，导致泄漏、损坏甚至安全事故。因此，化工耐酸碱泵成为生产流程中的核心设备。为了帮助读者更直观地了解各类耐酸碱泵的外观特点，本文整理了一份化工耐酸碱泵图片大全，并对常见化工泵进行简要介绍。请注意，本文无法直接显示图片，但会详细描述每类泵的典型外观特征，您可以通过搜索引擎“化工耐酸碱泵图片”或“耐酸碱化工泵”获取相应视觉素材。

一、氟塑料耐酸碱泵（常见型号：IHF、FSB、CQB）
外观特点：氟塑料（F46、PFA）衬里或全塑料结构，泵体通常呈半透明或乳白色，也有黑色导电型。泵壳圆润，法兰连接处有明显的塑料质感。磁力泵（CQB）则完全无轴封，电机与泵头之间有空隙，无联轴器护罩。这类泵适合输送任意浓度的强酸强碱，如硫酸、盐酸、硝酸、氢氧化钠等。

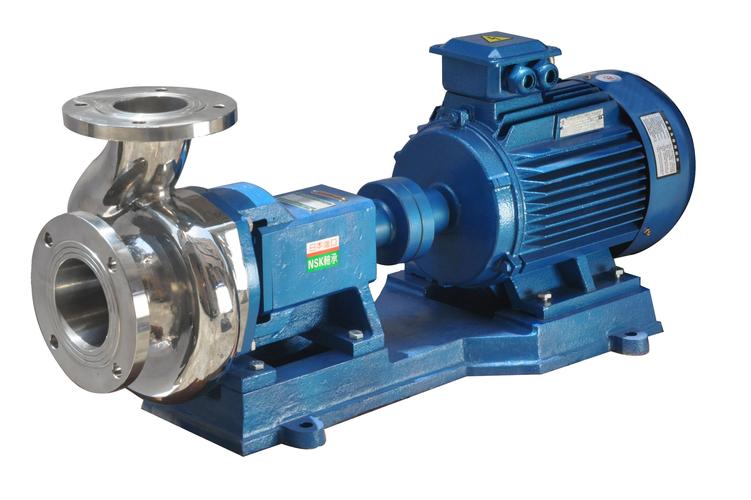

二、不锈钢耐酸碱泵（304、316L、双相钢）
外观特点：金属光泽明显，表面可抛光至镜面，有的带有扎带式或快装式接口。泵体多为卧式离心结构，电机上方有接线盒。虽然不锈钢对某些酸（如稀硫酸、硝酸）耐腐蚀性较好，但不适用于盐酸、氢氟酸等还原性酸。图片中常见的是带加长轴或机械密封的离心泵。

三、衬胶耐酸碱泵（如衬胶离心泵、衬胶隔膜泵）
外观特点：泵壳内外表面覆盖黑色或深灰色橡胶层，外观较厚重，法兰边缘可见橡胶翻边。衬胶泵常用于输送含颗粒的酸性矿浆、磷酸等，耐磨性优于纯塑料泵。

四、工程塑料耐酸碱泵（PP、PE、PVC、PVDF、CPVC）
外观特点：颜色多样，PP和PE通常为米白色半透明，PVC灰色，PVDF白色不透明，CPVC浅灰色。重量轻，泵体注塑或焊接成型。常见型式有自吸泵、离心泵和磁力泵。图片上较容易区分的是纯塑料泵无金属过流部件，密封圈可见氟橡胶或EPDM。

五、隔膜耐酸碱泵（气动隔膜泵、电动隔膜泵）
外观特点：气动隔膜泵外形多呈方形或八字形，中间为气阀体，两侧为隔膜腔，进口和出口在同一侧或大径管口。材质有铝合金（不耐强酸）、铸铁（仅适用于中性）、塑料（PP/PVDF）、氟塑料（特氟龙）。图片中气动隔膜泵通常带消声器和气源处理元件，更适合输送高粘度或含颗粒的腐蚀性介质。

六、磁力耐酸碱泵（全封闭结构）
外观特点：泵体与电机之间由隔离套隔开，无动密封，从外观看不出联轴器和轴封。常见隔离套材质为陶瓷或氟塑料。整体形状紧凑，有的可做成屏蔽式电机泵（也叫屏蔽泵），外观是圆筒形。用图片很难看到内部磁耦合结构，但外观较普通离心泵更好辨认——无风扇罩旁边的机械密封排气口。

七、如何通过图片大致判断是否耐酸碱？

1. 看材质标识——打有“PTFE”“PVDF”“F46”“316L”等铭牌或材料代号。
2. 看密封型式——机械密封有无外接冲洗口，氟塑料抽芯式常用于强腐蚀；若有可见泄漏孔外露的普通离心泵绝不建议直接安装在室外有腐蚀气体或液体滴溅位置。
3. 看外部紧固螺栓——耐腐蚀螺栓（如钛、316）往往带涂层或颜色暗；老旧的碳钢螺栓易锈蚀。
4. 看应用示意配管——图片往往配有塑料管、法兰不带喉箍等情况，反而防喷溅。如果没有实图浏览，不要轻易网上凭名称选定。

化工耐酸碱泵种类繁多，氟塑料、工程塑料和衬里泵在现代生产中最为常见。参考“化工耐酸碱泵图片大全”，读者可以对照水泵部件形状、结构特点来推断用料。选型时不能单凭照片判断效果，还应了解介质的温度、浓度和杂质情况，选择有实测数据验证的真正生产厂家提供的专业防腐泵，才能既省维修成本又确保安全生产。在现实搜索时建议输入：（氟塑料）/（不锈钢耐酸碱）/（PP.PVDF耐腐蚀）/（气动隔膜）加上“化工泵实拍图片大全”等有关元素，这样得到的视觉信息用于讲解或培训都有可靠参考。（全文完）
